粉碎型格柵是國外引進到國內一種地埋式的市政、水利、泵站系統中所使用的除污設備，該設備能將污水管網中的木片、空瓶、布片等雜物垃圾進行粉碎，以保護泵站中其他設備使其正常運轉，由于采用地埋式泵站建設可減少污水泵站對周邊環境的破壞，如臭氣細菌等得到的抑制，可用來替代傳統的回轉式機械格柵及人工格柵。

       粉碎型格柵是國外引進到國內一種地埋式的市政、水利、泵站系統中所使用的除污設備，該設備能將污水管網中的木片、空瓶、布片等雜物垃圾進行粉碎，以保護泵站中其他設備使其正常運轉，由于采用地埋式泵站建設可減少污水泵站對周邊環境的破壞，如：臭氣、細菌等得到的抑制。

     主要用于排水泵站，包括污水泵站及雨水泵站，與地埋式一體化預制泵站搭配，可解決垃圾過多堵塞水泵問題，避免使用提籃格柵時需要人工定時清理的不便，堪稱泵站的守護天使。新建小區排水管道也可考慮安裝粉碎型格柵，避免偶爾的餐廚垃圾等堵塞排水管道。

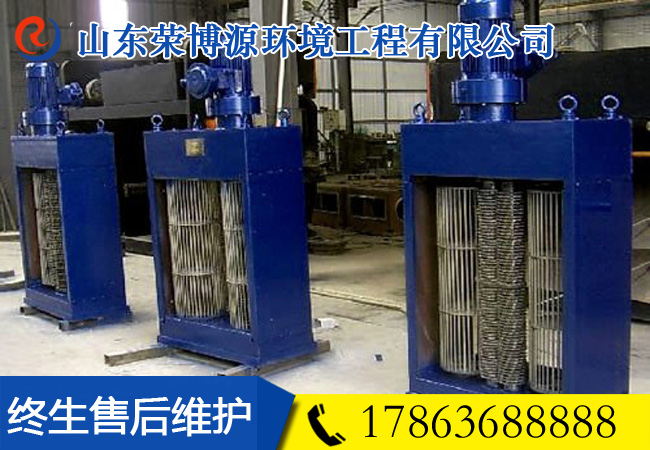

粉碎型格柵分為幾個部分

驅動部分：水路兩棲型電機，根據水渠寬及處理量可選擇雙電機型機三電機型；

粉碎部分：由兩根軸帶動刀片交叉進行運轉粉碎，刀片是很重要的。硬度及工藝要求非常高，只有進口的刀片比較可靠；

格柵部分：該部分是用來阻擋大顆粒垃圾的，為了避免水頭損失過大建議選擇20mm左右的間隙；格柵部分又稱為轉鼓，內有將垃圾撥到粉碎部分的不停旋轉的耙。一般分單轉鼓和雙轉鼓，是根據流量及渠寬來選定。

整個設備是由2個電機或3個電機分別帶動粉碎部分/格柵部分來運轉的，完全替代老式的回轉格柵。

2、 采用低轉速運行，功耗低，磨損小，運用切割刀片差速運轉原理，增強了撕扯垃圾效果。

3、 特殊的刀片結構設計，具有很強的自凈能力，不存在纏繞和雜物堆積。

4、 合理的傳動結構，使切割刀片更換方便，維護簡單，降低維修費用。

5、 需要有可靠的保護系統，當過載時能有效地保護設備不被損壞。

粉碎型格柵關鍵部件有兩個：1、刀片，關系到整機的處理效果和使用壽命，與齒形排布、熱處理硬度及工作間隙有很大關系。2、電機，粉碎型格柵部分時候需要在淹沒條件下工作，這就要求電機可以干濕兩用，本身的防水處理也要得當，方能在這種使用條件下長時間使用。

      多家設計院級檢測機構的科研人員，就這一新型設備和我國目前應用的傳統設備進行了綜合比較，普遍認為：首先，傳統設備的回轉格柵傳動部分設置在污水主渠道之上，必須建造泵房和操作控制室，占據空間多，土建工程大；二是傳統設備必須配套螺旋輸送機、壓榨機等輔助設備，不僅增加設備造價，而且電力容量大，能耗高；三是所截留的大量污物必須通過人工和專門的機械設備進行打撈，再由車輛源源不斷地對外運輸，造成污染物的二次處理，工作量大，處理難度高；四是截流設備與泵站必須人工24小時值守與操作，責任要求高，勞動強度大，需求人員多；五是截污設備和泵站露天運行，污水污物排放大量有毒有害氣體，造成大氣污染。
